Схема устройства стабилизации режима катода кинескопа

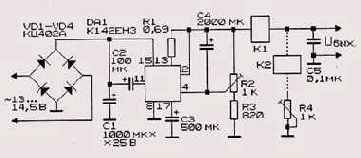

Рисунок 12.2. Схема устройства стабилизации режима катода кинескопа
Плавное двухминутное нарастание выходного напряжения устройства в момент включения обеспечивается установкой в цепи коррекции и обратной связи микросхемы конденсаторов СЗ и С4.
Обмотка токового реле К1 рассчитывается так, что по достижении номинального тока подогревателя замыкаются контакты, которые включены в цепь питания узла синхронизации телевизора.
Вместо реле К1 можно включить реле напряжения К2, показанное пунктирной линией, например РЭС-9 (паспорт РС4.524.202), с напряжением срабатывания 5,5 В. Последовательно с обмоткой этого реле и подстроечным резистором R4 для более точной установки порога срабатывания можно включить дополнительный под-строечный резистор сопротивлением 10 Ом.
Для питания устройства наматывают на сетевом трансформаторе телевизора поверх имеющихся обмоток дополнительную обмотку в 19...21 виток проводом ПЭВ-1 диаметром 0,74...0,8 мм. Величина переменного напряжения на обмотке 13... 14,5 Б.
Для плавного регулирования тока через лампу накаливания предназначено устройство (Рисунок 12.3), которое содержит генератор импульсов и ждущий мультивибратор на микросхемах DA1 и DA2 [12.4]. Частота генерации задающего генератора — 40 кГц. На затвор полевого транзистора VT1 подается сигнал с широт-но-импульсной модуляцией. Это позволяет плавно регулировать выходную мощность от 0 до 100% при КПД, близком к 100%. Столь высокая эффективность обусловлена малым сопротивлением исток — сток полевого транзистора.
При разомкнутом переключателе полевой транзистор закрыт, лампа обесточена.
