Схема устройства двухступенчатого

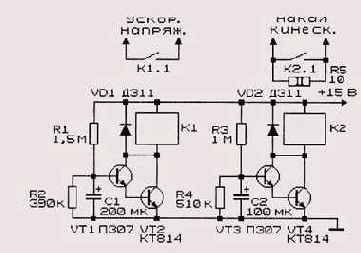

Рисунок 12.8. Схема устройства двухступенчатого подключения нити накала кинескопа к


источнику питания

После того как напряжение на конденсаторе С1 (С2) превысит некоторый порог, откроется составной транзистор VT1, VT2 (VT3, VT4). Для этого достаточно 32 и 10 сек, соответственно.
Реле К2 своими контактами шунтирует гасящий резистор R5, на нить накала подается полное напряжение питания. Реле К1 включает ускоряющее напряжение на кинескоп.
В схеме использованы реле РЭС-10, РЭК-43, КУЦ-1 или иные с током срабатывания 18...40 мА при напряжении 10... 15 Б.
Отметим, что схему можно усовершенствовать: если использовать реле К1 с дополнительной контактной группой, можно организовать трехступенчатое включение нити накала.
Для увеличения срока службы мощных дорогостоящих и дефицитных радиоламп (в выходных каскадах передатчиков),
кинескопов, прожекторных, кинопроекционных, осветительных и других ламп, нагревательных элементов используют ступенчатое или плавное включение нити накала на полную мощность [12.1].
Устройство (Рисунок 12.9) позволяет производить автоматическое пятиступенчатое нарастание тока через нить накала до номинального значения [12.1].
Базовый элемент схемы (элементы 1а — 1d), выполненный на 1/4 части четырехканального коммутатора К561КТЗ, приведен на Рисунок 12.9 (внизу слева). При включении устройства на нить накала через цепочку последовательно соединенных резисторов R2a — R2d подается напряжение накала. На нити накала выделяется до 20% от номинальной мощности (Рном). На управляющие электроды /ШО/7-коммутаторов и накопительные конденсаторы С элементов 1а — 1d через резисторы R1a — R1d подается постоянное напряжение (Рисунок 12.9). Постоянную времени срабатывания управляющих ключей определяют значения сопротивлений резисторов (R1d>R1c>R1t»R1a>50 кОм). Когда конденсатор С, подключенный к управляющему электроду коммутатора, зарядится до напряжения срабатывания соответствующего электронного ШО/7-ключа, коммутатор «замкнется», база транзистора через эезистор 10 кОм будет подключена к «плюсовой» шине питания и зеле сработает. После срабатывания первого коммутатора конакты реле К1а замкнут резистор R2a, и нить накала будет по-реблять до 40% Рном. Через некоторое время сработает второй коммутатор, контакты реле К1Ь замкнут резисторы R2a, R2b, и ia нити накала будет выделяться до 60% Рном.
Одновременно, в силу того, что на коллекторе транзистора появится напряжение низкого уровня, через диод (вывод блока 1Ь) конденсатор С блока 1а будет подключен к «ми-усовой» шине питания; напряжение на управляющем входе оммутатора блока 1а снизится до значения логического нуля; /WO/7-коммутатор блока разомкнется, и реле К1а отключится, энтакты К1а разомкнутся.
Через некоторое время сработает коммутатор блока 1с, спючатся контакты реле К1с (80% Рном) и отключится реле блока э (и 1а) и, соответственно, контакты реле К1Ь (и К1а). Затем, на->нец, сработает коммутатор блока 1d, включив нить накала на Ю% мощность и отключив реле предыдущих блоков 1а — 1с.
