SmartMedia Card
Карты SmartMedia Card, поддерживаемые ассоциацией PCMCIA, предназначены примерно для того же круга приложений, что и CompactFlash. Они совсем тонкие, имеют менее «нежный» печатный разъем с малым числом контактов (всего 22) и не боятся не только повышенной влажности, но и воды. Карты основаны на микросхемах флэш-памяти с организацией запоминающих ячеек NAND. Средняя скорость передачи данных — 2 Мбайт/с, пиковая — до 10. Вид карт приведен на рис. 9.8, назначение контактов —в табл. 9.15. Карты на 5 В выпускаются объемом 16и32 Мбит (2 и 4 Мбайт). Карты на 3,3 В выпускаются объемом 16, 32 или 64 Мбит (2, 4, 8 Мбайт); у них контакт 17 соединен с Vcc. Для карт SmartMedia выпускают простые переходные адаптеры на слот PC Card Type II. Появились даже устройства FlashPath™ для считывания этих карт в обычном дисководе(!) 1,44 Мбайт.

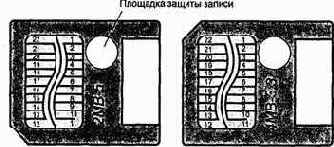

а б
Рис. 9.8. Карты SmartMedia: а — питание 5 В, б — питание 3,3 В
9.3. Интерфейсы и конструктивы твердотельных носителей информации________________ 399
Таблица 9.15. Назначение контактов SmartMedia Card
№ Цепь № Цепь
| 22 | VCC(5 B) |
| 1 | Vss | |||
| 21 | СЕ# | 2 | CLE | ||||
| 20 | RE# | 3 | ALE | ||||
| 19 | R/B | 4 | WE# | ||||
| 18 | GND | 5 | WP# | ||||
| 17 | Power Detect | 6 | 1/01 | ||||
| 16 | I/08 | 7 | I/02 | ||||
| 15 | I/O? | 8 | I/O3 | ||||
| 14 | I/06 | 9 | I/O4 | ||||
| 13 | I/O5 | 10 | Vss | ||||
| 12 | Vcc | 11 | vss |
