Контроллер прямого доступа А
Микросхема 8237А, применявшаяся в PC вплоть до первых моделей AT, представляет собой четырехканальный контроллер прямого доступа к памяти, допускающий каскадирование. Вторичный контроллер (8237#2) каскадно соединен с первичным, при этом теряется возможность использования одного канала вторичного контроллера. Контроллер 8237А имеет 16-разрядные регистры адреса и счетчики, что обеспечивает возможность программирования передачи блока данных размером до 64 Кбайт или слов. Назначение регистров контроллеров DMA, применительно к их адресам в пространстве ввода-вывода компьютера, приведено в табл. 12.4. Контроллер допускает довольно гибкое конфигурирование. Корректное оперативное управление отдельными каналами не затрагивает общих настроек. Общее конфигурирование контроллеров (запись в регистры 008 и ODO) выполняет BIOS при инициализации во время теста POST; в XT тогда же программируется и канал 0, применяемый для регенерации памяти. Для использования каналов устройствами шины ISA запись в регистры 008 и ODO не рекомендуется. Обмен с регистрами контроллера выполняется только однобайтными операциями ввода-вывода. Для загрузки 16-битных значений задействуется триггер младшего/ старшего байта. По сбросу контроллера или записи любого байта по адресу OOCh (OD8h для второго контроллера) этот триггер сбрасывается, и контроллер готовится к приему младшего байта. После приема этого байта триггер меняет состояние, и контроллер воспринимает старший байт, после которого триггер опять переключается.
466______ Глава 12. Архитектурные компоненты IBM PC-совместимого компьютера

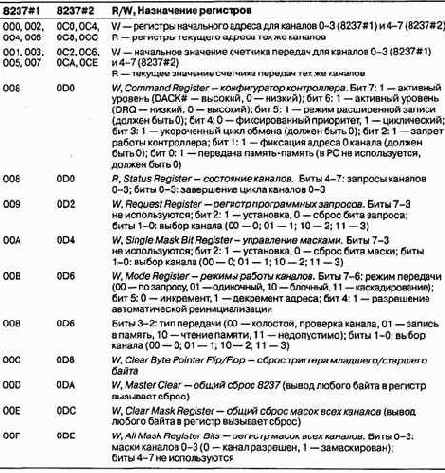

Таблица 12.4. Регистры контроллера DMA 8237A 8237#1
Программирование контроллера для каждого канала определяет начальный адрес, направление его модификации (инкремент/декремент), количество пересылаемых байт (слов), режим работы канала. Регистры адреса контроллеров 8237 А — 16-разрядные, и для расширения разрядности адреса для каждого канала имеются специальные регистры страниц (DMA page register), внешние по отношению к контроллерам 8237А.
В отличие от адресных регистров контроллера 8237А регистры страниц при выполнении циклов DMA не модифицируются — в них по команде процессора до начала обмена по каналу загружается требуемое значение. В PC/AT регистры страниц хранят биты А[23:16] для 8-битных каналов и А[23:17] — для 16-битных. В PC/XT регистры страниц хранили только 4 бита А[19:16]. Контроллер 16-битных каналов подключен к шине адреса со смещением на 1 бит, так что линией АО он не
12.4. Прямой доступ к памяти — DMA___________________________________ 467
управляет. При передаче по 16-битным каналам всегда А0=0 (передачи слов по четным адресам). Счетчики циклов каналов — 16-разрядные, что позволяет передавать блоки до 64 К байт (для 8-битных каналов) или слов (для 16-битных каналов). При инициализации в счетчик загружается число, на единицу меньшее требуемого числа циклов, так что FFFF соответствует 65 534 передачам (216). В последнем цикле передачи (когда счетчик отсчитает требуемое количество циклов) контроллер вырабатывает сигнал завершения ТС, общий для всех каналов. Этот сигнал устройство может использовать для выработки сигнала прерывания, а программа может определить, какой канал «отстрелялся», прочитав регистр состояния каналов в контроллере DMA. В зависимости от выбранного режима по окончании счета контроллер либо остановит работу данного канала, либо выполнит автоматическую реинициа-лизацию (автозагрузку) — восстановит прежде записанные значения регистра адреса и счетчика циклов и будет снова готов к пересылке такого же блока данных.
ВНИМАНИЕ---------------------------------------------------------------------------------
При достижении регистром-счетчиком адреса значения FFFFh следующее его значение будет OOOOh, а внешний регистр адреса страницы, естественно, останется неизменным. Таким образом, если блок начинается не с границы 64 Кбайт страницы памяти, возможно его «сворачивание» в кольцо. Но если для процессоров 80x86 в реальном режиме сегменты, также «сворачиваемые» в кольца, могут начинаться с адреса любого 16-байтного параграфа (границы кратны 10h), то при прямом доступе эти границы кратны 10OOOh.
Этот эффект обязательно необходимо учитывать при программировании прямого доступа —блок, пересекающий данную границу, должен пересылаться за два сеанса циклов DMA, между которыми канал (включая и регистр страниц) должен быть реинициализирован. Эффект «сворачивания» сегментов в 16-битных каналах аналогичен, только для каналов. 5-7 эти «кольца» имеют размер 64 Кбайт слов и границы, кратные 20000h.
Каждый канал может работать в одном из трех логических режимов.
¦ Режим одиночной передачи (single transfer mode) — получив подтверждение DACKx#, устройство сразу снимает сигнал запроса DRQx, а контроллер DMA организует один цикл передачи. Счетчик адреса в контроллере модифицируется, счетчик циклов декрементируется.
¦ Режим блочной передачи (block transfer mode) — получив подтверждение
DACKx#, устройство сразу снимает сигнал запроса DRQx, а контроллер DMA организует последовательность циклов передачи до обнуления счетчика циклов. Если разрешена автозагрузка канала, то для пересылки следующего блока требуется повторная подача DRQx. На время передачи всего блока контроллер монопольно захватывает шину, при этом не выполняется регенерация памяти.
¦ Режим передачи по запросу (demand transfer mode) — получив подтверждение DACKx#, устройство не снимает сигнал запроса DRQx до тех пор, пока у него есть потребность в передаче. При наличии этого сигнала контроллер DMA организует последовательность циклов передачи вплоть до обнуления счетчика циклов. Если сигнал запроса снят до обнуления счетчика, контроллер DMA отдает управление шине, а при последующем появлении этого запроса продолжит обмен с того места, на котором остановился.
468_______ Глава 12. Архитектурные компоненты IBM PC-совместимого компьютера
ВНИМАНИЕ---------------------------- ——---------------- ——------------------------------------ —
Используя DMA в режимах, отличных от одиночного, следует соблюдать осторожность, чтобы длительность непрерывной передачи не превышала 15 мкс.
