Интерфейс MIDI
Цифровой интерфейс музыкальных инструментов MIDI (Musical Instrument Digital Interface) является последовательным асинхронным интерфейсом с частотой передачи 31,25 Кбит/с. Этот интерфейс, разработанный в 1983 году, стал фактическим стандартом для сопряжения компьютеров, синтезаторов, записывающих и воспроизводящих устройств, микшеров, устройств специальных эффектов и другой электромузыкальной техники. В настоящее время интерфейс MIDI имеют и дорогие синтезаторы, и дешевые музыкальные клавиатуры, которые могут использоваться в качестве устройств ввода компьютера. По интерфейсу MIDI устройства обмениваются между собой сообщениями, кратко описанными в книге [1]. На одном интерфейсе может быть организовано до 16 логических каналов, каждый из которых может управлять своим инструментом.
В физическом интерфейсе применяется токовая петля 5мА (возможно до 10 мА) с гальванической (оптронной) развязкой входной цепи. Логическому нулю соответствует наличие тока, логической единице (и покою) — отсутствие тока (в «классической» токовой петле телекоммуникаций все наоборот).
346
Глава 8. Специализированные интерфейсы периферийных устройств
Интерфейс определяет три типа портов: MIDI-In, MIDI-Out и MIDI-Thru. Входной порт MIDI-In представляет собой вход интерфейса «токовая петля», гальванически развязанного от приемника оптроном с быстродействием не хуже 2 мкс. Устройство отслеживает информационный поток на этом входе и реагирует на адресованные ему команды и данные.
Выходной порт MIDI-Out представляет собой выход источника тока, гальванически связанного со схемой устройства. Ограничительные резисторы предохраняют выходные цепи от повреждения при замыкании на землю или источник 5 В. На выход подается информационный поток от данного устройства. При специальной настройке устройства в этом потоке может содержаться и транслированный входной поток, но это нетипично.
Транзитный порт MIDI-Thru служит только для ретрансляции входного потока, по электрическим свойствам он аналогичен выходному.
Его наличие не является обязательным для всех устройств.
В качестве разъемов применяются 5-контактные разъемы DIN, распространенные в бытовой звуковой аппаратуре, схема соединительного кабеля приведена на рис. 8.17.
Рис. 8.17. Соединительные кабели MIDI
Внешний порт MIDI (с сигналами ТТЛ) обычно выводится на неиспользуемые контакты (12 и 15) разъема игрового адаптера (DB-15S). При этом для подключения стандартных устройств MIDI требуется переходной адаптер, реализующий интерфейс «токовая петля» (на разъеме карты интерфейс ТТЛ). Переходной адаптер обычно встраивается в специальный кабель, вариант схемы которого приведен на рис. 8.18. Некоторые модели PC имеют встроенные адаптеры и стандартные 5-штырьковые разъемы MIDI.
Программно порт MIDI обычно совместим с UART MPU-401. MPU-401 фирмы Roland — первая карта расширения для PC с интерфейсом MIDI, получившая широкое распространение. MPU расшифровывается как MIDI Processing Unit — устройство обработки сообщений MIDI. Этот контроллер кроме асинхронного последовательного порта (UART), реализующего физический интерфейс MIDI, имел развитые аппаратные средства для использования PC в качестве секвенсора. Контроллер MPU-401 поддерживал простой режим работы — UART mode, в котором использовался только двунаправленный асинхронный порт; в современных звуковых картах совместимость с MPU-401 поддерживается только в этом режиме.
8.5. Интерфейсы аудиоустройств
347

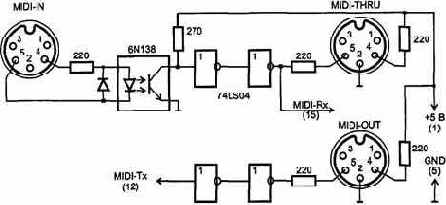

Рис. 8.18. Вариант схемы кабеля-адаптера MIDI
В пространстве ввода-вывода MPU-401 занимает два смежных адреса MPU (обычно ЗЗОЬ)и MPU+1.
¦ Порт DATA (адрес MPU+0) — запись и считывание байт, передаваемых и принимаемых по интерфейсу MIDI. В интеллектуальном режиме через этот же порт считываются и вспомогательные данные от MPU (не относящиеся к потоку MIDI).
¦ Порт STATUS/COMMAND (адрес MPU+1) — чтение состояния/запись команд (запись — только для интеллектуального режима).
В байте состояния определены следующие биты:
• бит 7 — D5R (Data Set Ready) — готовность (DSR=0) принятых данных для чтения (бит устанавливается в единицу, когда все принятые байты считаны из регистра данных);
• бит 6 — DRR (Data Read Ready) — готовность (DRR=0) UART к записи в регистр данных или команд (условие готовности к записи не возникнет, если
приемник имеет непрочитанный байт данных).
По включении питания «настоящая» карта MPU-401 устанавливается в интеллектуальный режим, из которого в режим UART ее можно перевести командой с кодом 3Fh. Программный сброс MPU-401 (опять-таки в интеллектуальный режим) осуществляется командой RESET (код FFh), на эту команду MPU ответит подтверждением АСК (FEh). Байт подтверждения извлекается из регистра данных, до его прихода следующую команду MPU не воспримет. На команду с кодом 3Fh MPU подтверждением не отвечает (некоторые эмуляторы отвечают и на эту команду).
Ввод данных может осуществляться по программному опросу бита DSR или по прерываниям. Аппаратные прерывания от MPU в режиме UART вырабатываются по приему байта. Обработчик прерывания должен считать все поступившие байты, проверив перед выходом, что DSR-1 (иначе возможны потери принятых байт).
348________ Глава 8. Специализированные интерфейсы периферийных устройств
Вывод данных разрешается битом DRR, прерывания по готовности вывода не вырабатываются.
Совместимость с MPU-401, имеющаяся у большинства современных звуковых карт с интерфейсом MIDI, означает наличие приемопередатчика, программно совместимого с MPU-401 в режиме UART; функции интеллектуального режима обычно не поддерживаются.
На некоторых системных платах применяются БИС контроллеров интерфейсов, в которых режим UART, используемый для СОМ-порта, конфигурированием через BIOS SETUP может быть переведен в режим MIDI-порта.
Для подключения к компьютеру большого числа устройств MIDI можно использовать шину USB.Для этого, например, фирма Roland выпускает 64-канальный процессорный блок S-MPU64, который кроме шины USB имеет 4 входных и 4 выходных порта MIDI. Программное обеспечение допускает объединение до 4 блоков на одной шине USB, что увеличивает число каналов до 256.
